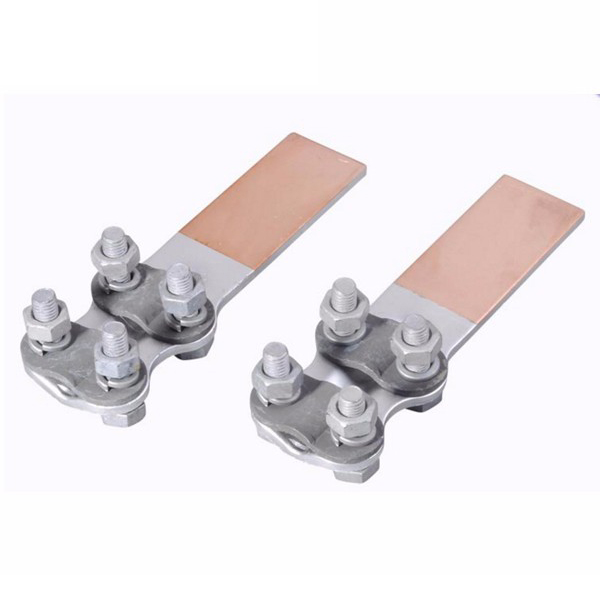

一、SLG-F系列螺栓型銅鋁復合過渡設備線夾
SLG-F系列螺栓型銅鋁復合過渡設備線夾(釬焊)主要用于變電所母線引下線與電氣設備(如變壓器、斷路器、隔離開頭、穿墻套管等)的出線端子接續,因常用電氣設備的出線端子為銅質和鋁質兩類,而母線引出線分為鋁鉸線各鋼芯鋁絞線,故設備線夾從材質上分為鋁設備線平和銅鋁過渡設備線夾兩個系列。
二、SLG-F系列螺栓型銅鋁復合過渡設備線夾安裝須知:
1、線夾型號應與導線、避雷線型號相配套。否則,會使導線、避雷線在線夾中固定不牢靠,可能造成事故。
2、鋁絞線、鋼芯鋁絞線及鋁包鋼絞線不得與線夾直接接觸,需在導線表面緊密纏包1一2層鋁包帶(用預絞絲護線條者除外),以防運行中磨損導線。鋁包帶的纏繞方向應與導線外層線股絞制方向相同,兩端露出線夾口10一30mm,且應將鋁包帶的端頭壓入線夾內, 以防端頭散開。
3、線路經過居民區,經過與鐵路、公路、電力線、弱電線交叉跨越的地段,以及線路檢修困難的地區,不能采用釋放型線夾,以防誤動造成事故。
4、倒裝式螺栓型耐張線夾的無螺栓側應指向導線端,有螺栓側指向跳線端。如果安裝方向相反將會使線夾受力條件變壞而造成事故。線夾與絕緣子間的聯結應選用適當長度的聯結金具,使線夾附件的跳線與絕緣子瓷裙保持一定的距離。
5、線夾上的螺栓必須裝彈簧墊圈。螺栓要擰緊,受力要均勻。
三、SLG-F系列螺栓型銅鋁復合過渡設備線夾規格參數
