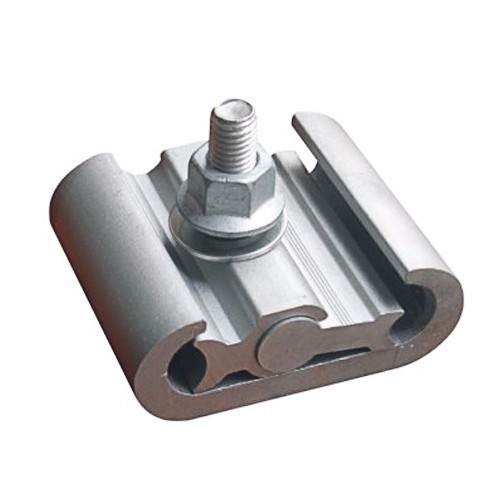

一、C型線夾簡介

C型線夾是一種非承力型電力導線連接器主要用于架空配電線路中20kV架空絕緣導線、鋁絞線、鋼芯鋁絞線、鋼絞線和銅導線非承受力位置上T接接續或跳線用。該線夾采用導電性能良好的高強度特殊鋁合金制造，結構采用合理C型和鉸型楔塊構成，當鉸型楔塊在外力作用下，將導線壓緊在線夾殼體和楔塊之間。當導線熱脹冷縮時，C型結構應用具有的彈性，始終保持線夾與導線間持久恒定的接觸壓力。它隨著外界環境及負載條件的變化，而接觸壓力不變，滿足了接續連接的最佳要求。

二、C型線夾結構特點：

1.接觸性能：線夾與導線接觸面大，夾緊力恒定，直流電阻比率在0.85～0.9之間；

2.過載能力：過載能力達到核定電流2倍以上；

3.牢固性能：高強度材料，不銹鋼螺栓緊固，連接可靠，永不脫落；

4.熱循環性能：熱循環性能好，始終在直流電阻比率1以下運行；

5.安裝：安裝和拆卸方便，適合高空作業；

6.節能性能，材質采用高強度特殊鋁合金制造，無電磁損耗，抗腐蝕、抗氧化。

C型線夾主要用于架空配電線路中20kV架空絕緣導線、 鋁鉸線、鋼芯鋁鉸線、 鋼鉸線和銅導線非承受力位置上T接接續或跳線用。 該線夾采用導電性能良好的高強度特殊鋁合金制造， 結構采用合理C型和之間。 當導線熱脹冷縮時，C 型結構應用具有的彈性， 始終保持線夾與導線間持久恒定的接觸壓力。 它隨著外界環境及負載條件的變化， 而接 觸壓力不變， 滿足了接續連接的最佳要求。

三、C型線夾主線參數

四、C型線夾安裝說明

C型線夾為非承力型電力連接金具， 不能用作承力金具 ； 只能使用于導線的連接,跳線, “T”接及變壓器引下線。線夾適用于電壓等級：380kV、10kV、35kV、110kV、220kV、可以鋁－鋁、銅－銅、鐵－鐵的連接。無須包鋁包帶。

1、確定型號:仔細核對導線與線夾上所標一致,如:CT-822 LGJ185-LJ120/95,LGJ95表示為：LGJ185對LJ(TJ)120或LGJ185對LJ(TT)95或LGJ185對LGJ95 的連接。 (如圖 1)

2、 確定大小線 ：因 線夾在設計中考慮滿足不同線徑的配合,鉸接塊兩邊的內弧面有不同的尺寸,大弧面配合大導線;小弧面配合小導線。規 定：母線為大(主)線,公塊為小(支)線,把鉸接塊拿出,使其成拱狀(兩鉸塊轉成一定角度)。 (如圖2)

3、 放好導線和螺栓:把導線放入” C” 件線槽中,根據大小線放入成弓形向外。從 “C”件背面插入螺栓,使螺栓位于鉸接塊頂部的中間位,用扳手擰緊螺栓。 (如圖3、4)

4、 確認已經裝好:在擰緊螺栓時,在最后幾個螺牙應有明顯受力感,把鉸線塊壓平,頂住”C”件即可。 “C”件應有微微變形。 (如圖5)

5、拆卸：松開螺栓,在鉸接與 “C”件間插入螺絲批,用力向上撬,使鉸接塊向上拱即可。

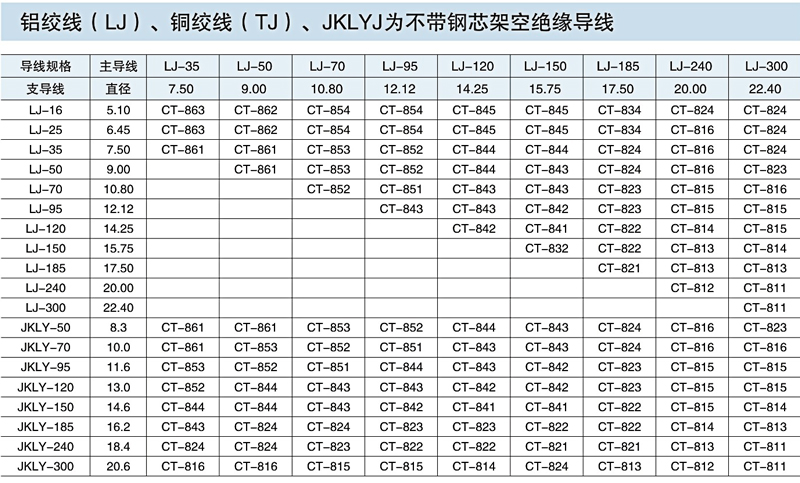

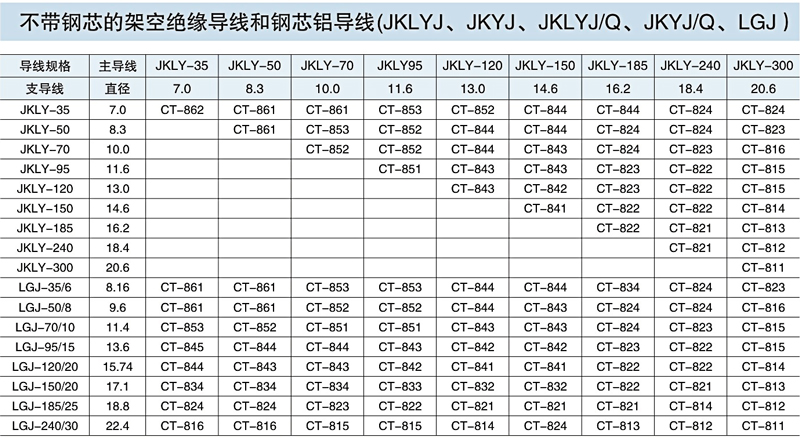

五、C型線夾選型對照表
