一、FEG防雷支柱絕緣子的用途
FEG防雷支柱絕緣子固定絕緣導線和防止架空絕緣導線雷擊斷線的保護裝置,適用于銅、鋁架空絕緣導線。
二、FEG防雷支柱絕緣子性能參數
型號規格 | 導線截面范圍(mm2) |
FEG-12/5 | 50-240 |
1、雷電全波沖擊耐受電壓(峰值):100kv
2、1min工頻耐受電壓(有效值):50kA
3、工頻電弧電流(有效值):12.5kA
4、額定彎曲耐受負荷:5kN
5、最小公稱爬電距離:360mm
6、穿刺部位涂有獨特的防水膏

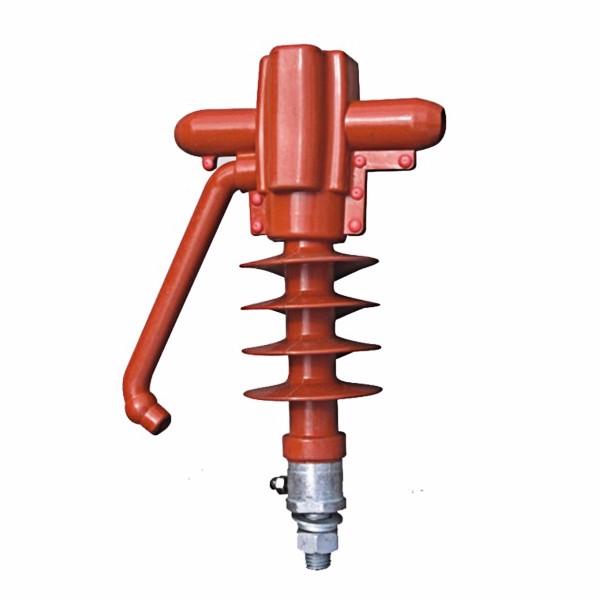

三、FEG防雷支柱絕緣子結構特點
1. 本產品分穿刺式和非穿刺式(剝除絕緣層)二種,其主要由絕緣護罩、夾線鋁合金金具、復合絕緣子、引弧棒和下鋼腳等組成。
2. 引弧棒和夾線金具裝配連成體,當雷擊發生時,引弧棒和下鋼腳之間形成短路通道,引起閃絡放電,接續的工頻電弧移動到引弧棒和下鋼腳之間燃燒,以保護導線免予燒傷。因引弧棒繞開傘裙并調至最佳放電間隙,放電效果更好,并能防止絕緣子傘裙燒壞。
3. 夾線金具有穿刺式的刺齒構造,刺齒可拆卸,剝皮或不剝皮用途可選擇。刺齒采用比鋁合金強度更高導電性能更好的銅合金材料,表面經過電渡處理眥防止銅鋁結合時氧化,這樣銅鋁導線都可使用。
4. 采用復合材料制作的防雷絕緣子比電瓷絕緣子的絕緣性能好,并且其爬電距離大,提高了絕緣子的防污穢水平。
5.已考慮到防止鳥類對架空導線造成短路危害的獨特結構。
6. 能耐受多次工頻大電流電弧的燒灼。
四、FEG防雷支柱絕緣子安裝方法
1. 防雷支柱絕緣子的夾線槽應對準導線平行方向安裝在橫擔上,擰緊鋼腳螺母,等同傳統的絕緣子安裝方法,把引弧棒朝向橫擔的(距離橫擔最遠處)遠外側,引弧棒朝向一個方向,最好是朝向負荷側;
2. 穿刺式昀夾線方式有2種:
1)力矩螺母的緊固方法:將絕緣導線盡量平行卡進線夾槽內,先用手擰緊力矩螺母,再用套筒扳手交替均勻擰緊至力矩螺母頂端脫落為止。
2)根據導線截面及天氣溫度設定扭力扳手扭力值20-35Nm,用扭力扳手交替、對稱擰緊2個壓力螺母。用肉眼檢查導線絕緣層帖緊線夾弧槽,看不見刺齒根部即可,然后擰緊備緊螺母,防止壓力螺母松動;
3. 非穿刺式的夾線方式為:絕緣導線剝開一段約65-80mm纏繞上鋁包帶嵌入絕緣子夾線金具上,用扳手把壓緊螺母擰緊帶動壓塊座壓緊導線即可,絕緣護罩裝配在夾線金具的外部。(具體請參照產品安裝說明書)
