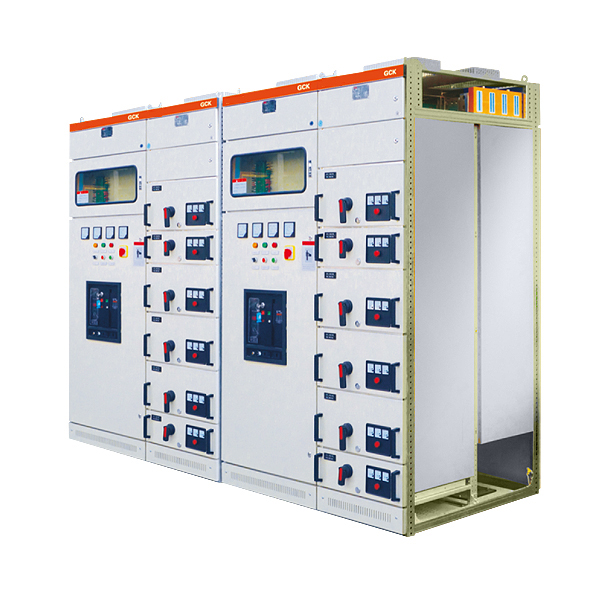

產品概述
GCK(GCL)低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成,適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz,最大工作電壓至660V,最大工作電流至3150A的配電系統中,作為動力配電、電動機控制及照明等配電設備的電路轉換分配控制之用。
本系列產品具有分斷能力高,動熱穩定性能好,結構先進、合理、電氣方案切合實際,系列性、通用性強,各種方案單元任意組合,一臺柜體所容納的回路較多,節省占地面積,外形美觀,防護等級高,安全可靠,維護方便等優點。
本產品符合IEC439標準,也符合GB7251.1-1997《低壓成套開關設備和控制設備》國家標準。
結構特點
本系列產品的基本柜架為組合裝配式結構,柜架的全部結構部件通過螺釘緊固互相連接成基本柜架,再按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件,組裝成一臺完整的開關柜,本柜有下列特點:
● 框架采用異形鋼材,利用三維板定位,螺栓連接無焊接結構,從而避免焊接變形和應用,提高了安裝精度;
● 框架及零部件安裝孔按模數E=25mm變化;
● 內部結構采用鍍鋅處理,外部經酸洗和磷化處理后,采用靜電環氧粉末噴涂;
● 在動力中心(PC)進線柜內,頂部為水平母線區域,水平母線區域下部為斷路器室,斷路器可配置國產的DW15C,ME等系列,也可根據用戶需要配置國外電氣公司生產的各種斷路器,如:ABB公司生產的F系列斷路器,以及智能化斷路器等;與垂直面斜不超過5度;
● 本產品適合以下溫度運輸儲存:-25℃~+55℃,在短時間內(不超過24h)不超過+70℃。
開關柜技術參數
額定工作頻率 | Hz | 50 | |
額定工作電壓 | V | 380、660 | |
額定絕緣電壓 | V | 660 | |
額定工作電流 | 水平母線 垂直母線 | A A | 630~3150 600 |
額定短時耐受電流 | 水平母線 垂直母線 | A A | 80KA(有效值)/1秒 50KA(有效值)/1秒 |
額定峰值耐受電流 | 水平母線 垂直母線 | A A | 176KA 110 |
主電路接插件 | A | 200、400 | |
輔助電路接插件 | A | 10 | |
工頻耐壓1分鐘 | V | 2500 | |
控制電機最大容量 | KW | 155 | |
保護等級 | IP40 | ||
操作方式 | 就地、遠方、自動 |

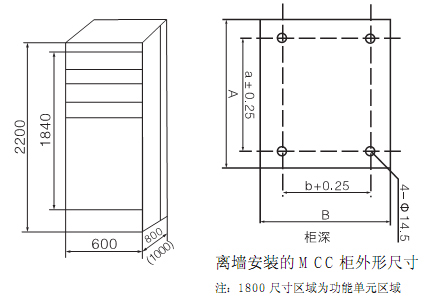

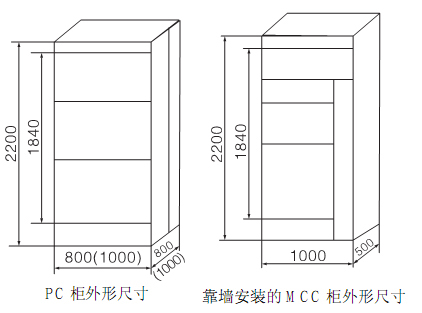

安裝尺寸及安裝孔
柜寬(A) | 柜深(B) | 安裝孔尺寸(a) | 安裝孔尺寸(b) |
800 | 600 | 685 | 485 |
600 | 800 | 485 | 685 |
600 | 1000 | 485 | 885 |
800 | 800 | 685 | 685 |
800 | 1000 | 685 | 885 |
1000 | 800 | 885 | 685 |
1000 | 1000 | 885 | 885 |
