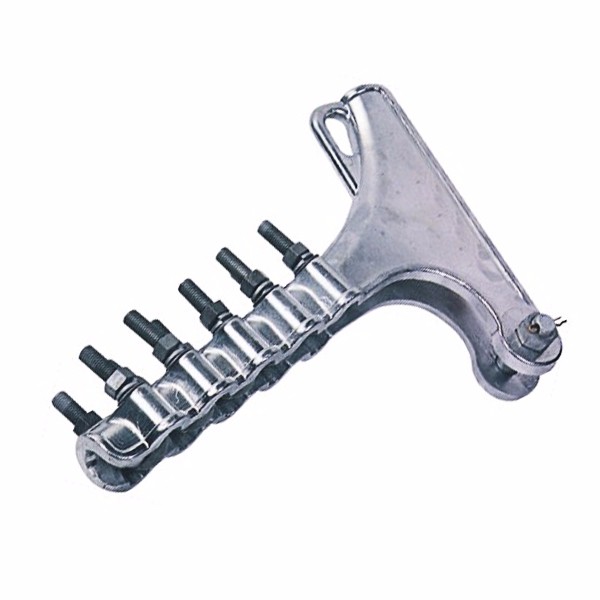

一、NLL輸電用螺栓型鋁合金耐張線夾
NLL系列螺栓型耐張線夾適用于10kV及以下架空線路中,在耐張桿上固定鋁鉸線或鋼芯鋁鉸線,用于架空絕緣鋁導線時和絕緣罩配套使用,起絕緣防護作用。
二、規格及技術參數
型號 | 適用導線規格(mm2) | U形螺絲 | 破壞荷重(KN) | |
個數 | 直徑M | |||
NLL-1 | 5-10 | 2 | 12 | 40 |
NLL-2 | 10.1-14 | 2 | 12 | 40 |
NLL-3 | 14.1-18 | 3 | 14 | 70 |
NLL-4 | 18.1-23 | 3 | 14 | 90 |
NLL-4L | 12.48-21.66 | 4 | 16 | 90 |
NLL-5L | 23-29 | 3 | 16 | 90 |
NLL-6 | 25.6-32.67 | 5 | 16 | 100 |
型號Type | 適用導線規格 | U形螺絲 | 破壞荷重(KN) | |
個數 | 直徑M | |||
NLL-1G | Φ5-15 | 2 | M12 | 40 |
NLL-2G | Φ5-21 | 3 | M12 | 70 |
NLL-5D | Φ5-11.5 | 2 | M10 | 18 |
NLL-6D | Φ11.7-15 | 3 | M10 | 24.5 |
NLL-35/6 | Φ8.16 | 2 | M10 | 12 |
NLL-70/12 | Φ11.4 | 3 | M10 | 28 |
三、NLL系列螺栓型耐張線夾絕緣罩性能特點:
1、工頻耐壓:≥18kV保壓1分鐘不擊穿
2、絕緣電阻:>1.0×10^14Ω
3、環境溫度:-30℃~90℃
4、耐氣候性能:經人工氣候老化試驗1008小時后性能良好

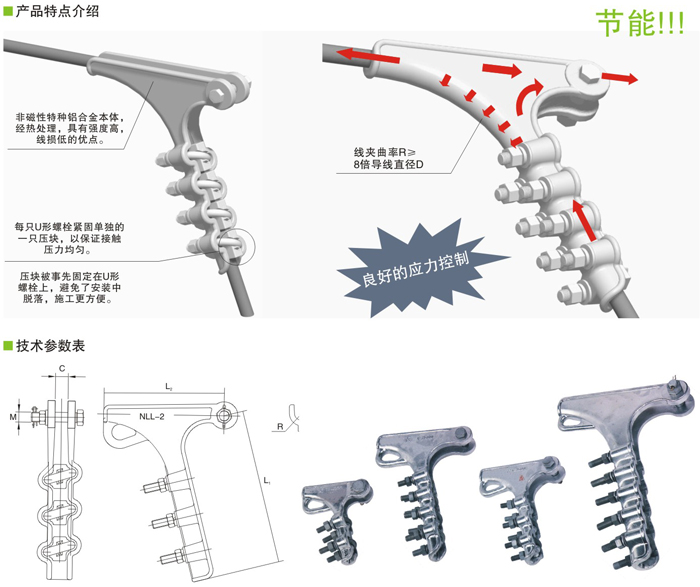

四、NLL系列螺栓型耐張線夾結構特點:
1、夾體用高強度鋁合金制造
2、外表光潔,使用壽命長
3、安裝使用方便
4、無電能損耗,是節能認證產品
