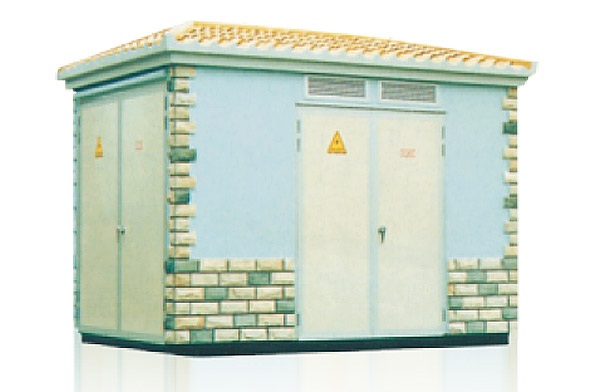

產品概述
YBP(M)□-12型預裝式變電站是采用新型環保材料,新工藝和先進、高低壓成套技術,優化組合成完整的智能化供配電成套裝置,它功能多,用途廣,運行安全可靠,外型美觀。并可結合周邊環境,設計各種不同風格造型。具有安裝方便,少占地,少維護,少投資,壽命長等特點。可作為城市建筑,居民小區、市政設施,工廠、礦山、公路、園林、碼頭、油田和設施臨時用電等部門,場所的變配電設備。

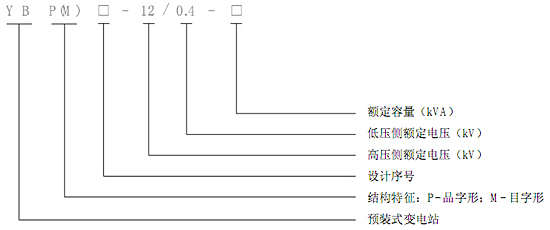

型號含義
使用環境
● 海拔高度:低于1000m;
● 周圍環境溫度:最高不超過+40℃;最低不低于-25℃;24小時周期內平均溫度不超+30℃。
● 地震水平加速不大于0.4m/s2,垂直加速不大于0.2m/s2。無劇烈振動和沖擊及爆炸危險場所。
結構特點
● 按可否配置智能系統分:智能型;緊湊型。
● 箱體(外殼)材質分:金屬外殼;非金屬外殼。
● 其中非金屬外殼采用增強玻纖和特種水泥預制合成作為殼體材料,具有較高的機械強度,耐沖擊性能好,不易導熱,還有防火陰燃特性,與金屬外殼相比較,更具有良好的防腐性和使用壽命極長等特性。
技術參數
額定電壓 | 輔助回路 | 變壓器額定容量(kVA) | 額定電流 | |||
高壓側 | 低壓側 | 直流 | 高壓 | 低壓 | ||
12KV | 0.4KV | 110KV 220KV 380KV | 24KV | 100,125,160,200, 250,315,400,500, 630,800,1000,125 0,1600 | 400A 630A | 1000A-2500A |
額定頻率 | 額定短時耐受電流 | 額定峰值耐受電流 | ||||
高壓開關設備 | 低壓開關設備 | |||||
50Hz 60Hz | 12kV 16kA-2s(4s) 20kA-2s(4s) | 250-315kVA 15kA 400-800kVA 30kA 1000kVA以上按實際短路電流進行 注:200kVA及以下免試 | 12KV 40KV 50KV |
絕緣水平,高壓電器設備耐壓值
額定電壓 | 雷電沖擊耐受電壓 | 1min工頻耐受電 | ||
對地及相間 | 隔離斷口 | 對地及相間 | 隔離斷口 | |
10 | 75 | 85 | 42 | 85 |
